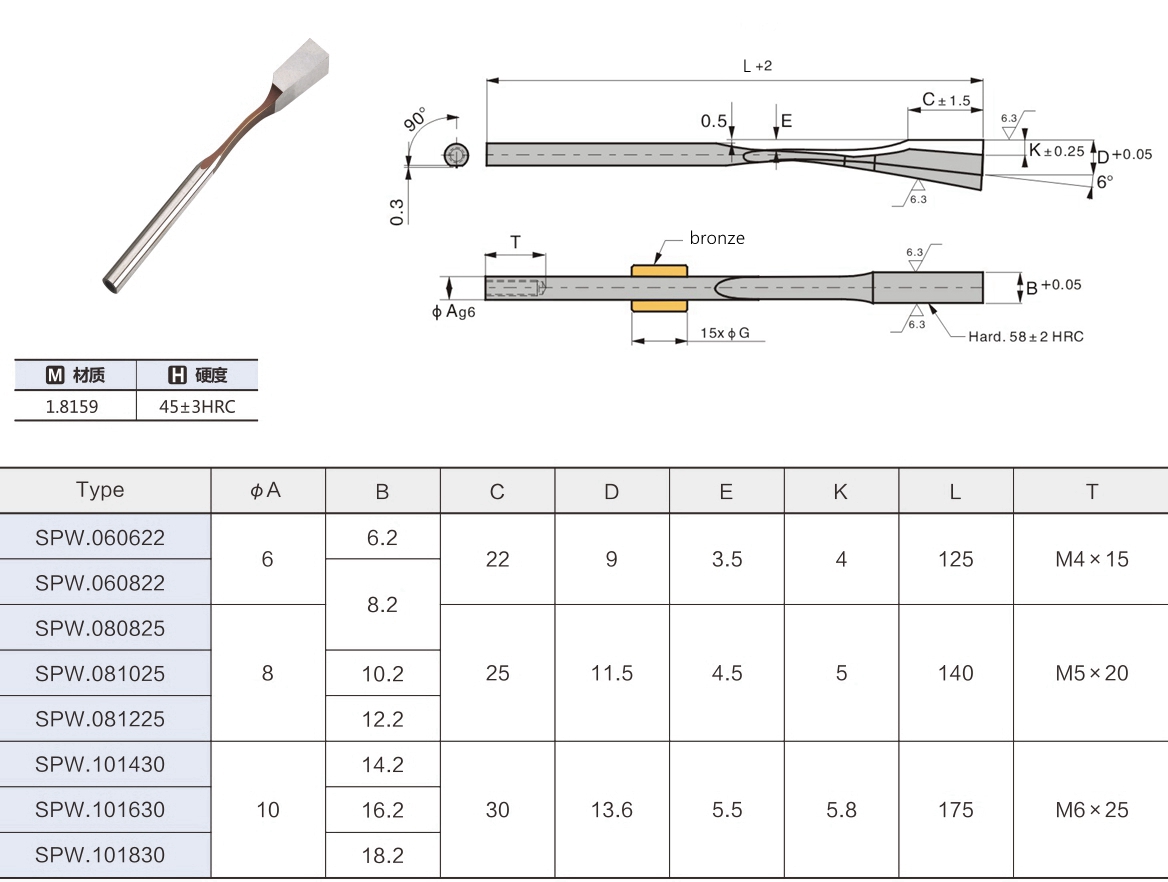

弹弓定制PW

产品编号: SPW
本款产品对应CUMSA的PW系列。

为了方便您的设计和安装,我们为你提供3D图纸,点击下面按钮可以下载最新3D图纸,密码请点击右侧QQ咨询。
描述

产品特点:



1. 结构简单,安装空间要求小,仅为一支顶针的大小;
2. 安装方便,简化了加工工序,从而节约成本;
3. 可单独使用,也可两支配合使用;
4. 此款弹弓顶针所有型号都配有垫块与安装螺丝;
5. 可以根据需求配有铜套。

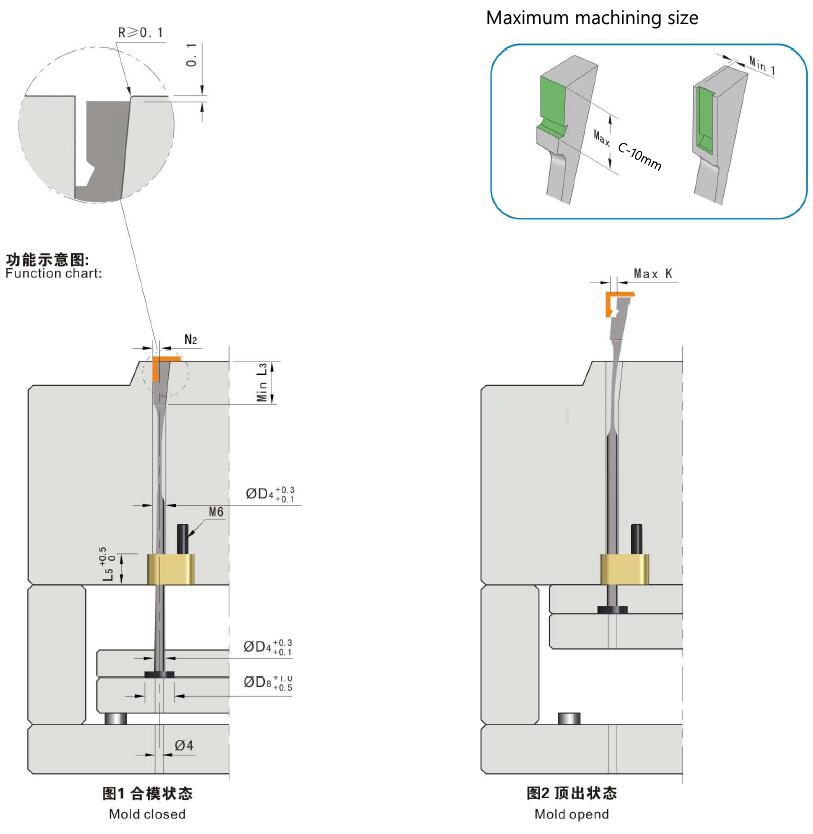

安装使用说明:
·为确保顺利脱模,建议倒钩位做相应的拔模斜度;
·弹弓顶针斜度面(即胶位背面)与型芯完全贴合(即保证贴合长度C值);
·安装时如弹弓顶针长度过长,可从尾部截短;(截短后锁紧螺纹深度也会相应变浅,如截取长度过长时,需非标定制)。
·弹弓顶针斜度面(即胶位背面)与型芯完全贴合(即保证贴合长度C值);
